車輛大數據分析系統
產品概述：
車輛智能分析系統通過攝像頭圖像采集區域的車輛進行檢測和跟蹤，實時分析車輛的相關信息，實現對車輛車牌、車型、車標、車身顏色等車輛信息的實時分析檢測，并通過分析的結果，以元數據的形式存儲在數據庫中，并且支持與交管車輛數據庫、卡口實時的車牌信息，以及其余第三方系統數據庫對接，實現套牌車、高危車輛的實時布控和報警，深入挖掘車輛相關的數據信息，對車輛進行尾隨分析、碰撞比對、陌生車輛分析等統計分析，可運用于刑偵或公共安全的檢索應用中。產品可應用于在平安城市、公共安全等領域。

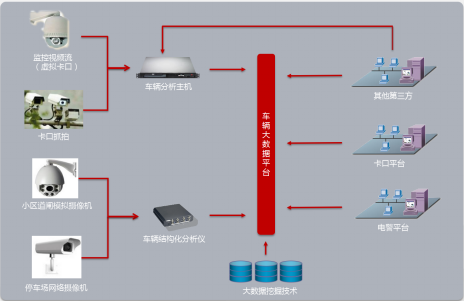

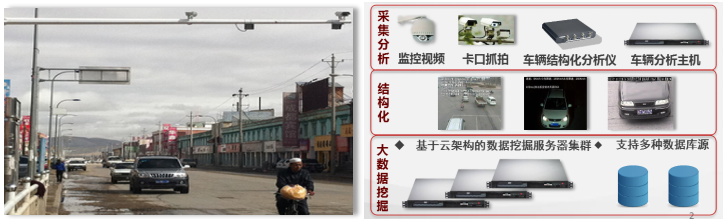

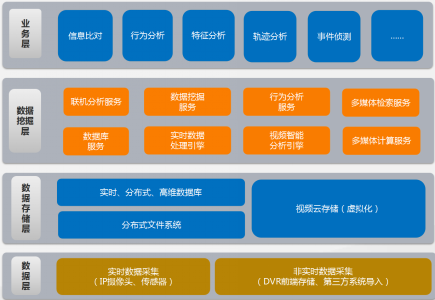

車輛大數據平臺—系統架構
產品特點：
- 基于視頻的實時車輛綜合信息識別

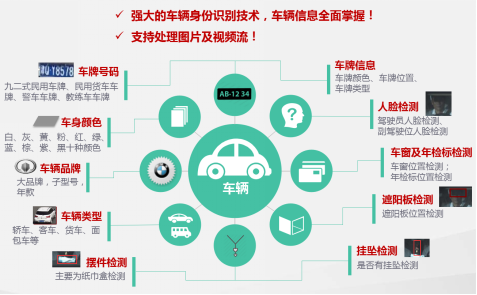

- 支持識別車牌、車牌顏色、車身顏色、車標、車型、車輛通過時間、通過地點、車內乘客面部圖像等信息
- 支持車輛尾隨、套牌、高危車輛、碰撞對比分析、陌生車輛、頻繁出現車輛分析、晝伏夜出分析以及多種車輛信息統計分析等功能
- 支持車輛軌跡刻畫、錄像回放、GIS定位等功能
- 車牌識別/事件報警處理效率高、準確率高、誤報率低
- 適用于各種復雜環境
產品功能及規格：
1、卡口實時
- 支持窗口布局按1、4、6、9、16布局樣式顯示實時過車視頻信息
- 支持在視頻窗口上顯示實時過車的基本信息
? 過車信息包括：序號、時間、車牌號、路口、車身顏色、車標、車型、車速、駕駛?cè)藛T人像、通過時間、通過地點；
? 過車信息支持以半透明方式浮動在實時視頻窗口；
- 支持實時報警信息的滾動展示
? 報警信息包括：報警ID、報警類型、報警時間、車牌號、車身顏色、車標、路口、攝像機名稱；
- 支持雙擊報警信息，跳轉至車輛布控窗口，并定位到報警信息

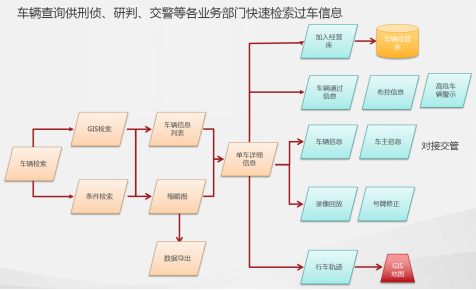

2、車輛檢索
- 過車檢索
1）支持車輛查詢時，在組織結構樹中選擇所有路口或指定路口
2）支持過車信息列表中顯示單個過車車輛的詳細信息
詳細信息包括：序號、時間、車牌號、路口、車身顏色、車標、車型、車速、駕駛?cè)藛T人像、通過時間、通過地點
默認為全部選擇，一鍵取消全選
單選、多選路口
支持彈出窗口顯示過車的基本信息、全景圖、車標特寫、車牌特寫
? 支持手動修改車牌識別結果；
? 支持使用上一條、下一條切換過車信息；
? 保存圖片可將圖片保存到本地；
? 支持將圖片和信息通過彩信發送給指定的人；
3）支持按車牌號、時間段、卡口進行過車數據查詢
支持按車型、車牌品牌、車身顏色為條件的高級檢索；
過車檢索支持“在結果中檢索”；
支持多次輸入條件檢索；
4）支持GIS電子地圖進行定位，定位過車經過的卡口信息
在地圖上定位卡口位置；
支持在地圖上以圖片顯示攝像機和過車圖片；
支持顯示過車車牌和過車時間；
5）支持GIS地圖上過車信息的“軌跡跟蹤”展示
軌跡跟蹤針對同一個車牌；
在GIS地圖上顯示攝像機、車輛、過車時間；
支持根據時間先后進行連線，并自動標上連續序號；
支持動畫展示模擬小車從起始點開始按指定速度沿線運動到最后一個點；
6）支持過車車輛“錄像回放”功能
支持錄像回放過車時間點前后各一分鐘的錄像；
回放錄像時支持進度條拖放；
7）支持車輛顏色識別以及排序支持識別顏色：白、銀、黃、粉、紅、綠、藍、棕、黑
車輛顏色識別支持按白色系、淺色系、深色系排序
? 白色系（白+銀）
? 淺色系（銀+粉）
? 黃色系（黃+粉）
? 綠色系（綠+藍）
? 深色系（黑+紅+棕）
- 報警檢索
① 支持按車牌、時間段、報警原因、報警狀態進行報警檢索
支持在報警檢索中檢索已處理過的報警
② 檢索出的報警記錄，可顯示車輛報警時全景圖、車標、車型圖，并支持查看報警當時的錄像回放
③ 支持處理報警信息及將針對報警信息保存圖片、發送彩信、存成案件。
- 日志檢索
支持按時間段、日志類型進行查詢
日志類型分為運行日志、操作日志

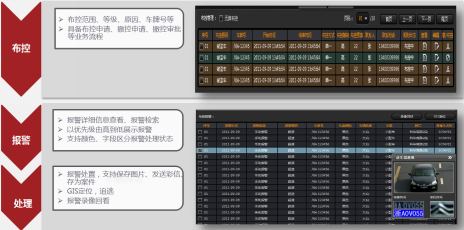

3、車輛布控
1）布控報警列表支持報警信息的展示
① 支持高優先級報警排在列首
② 支持排除高優先級報警外的報警按時間順序排列
③ 布控報警顯示未處理的報警和最近兩天已處理過的報警
? 支持通過顏色、字段進行區分報警處理狀態
? 支持到卡口檢索/報警檢索中查找超過兩天的未處理報警
④ 支持雙擊查看報警詳細信息
⑤ 報警信息包括：報警ID、報警類型、報警時間、車牌號、車身顏色、車標、路口、攝像機名稱、報警預案、車牌特寫、認定類型
⑥ 支持處理報警，并支持針對報警信息保存圖片、發送彩信、存成案件
⑦ 支持右邊固定窗口顯示車輛全景圖、車標特寫、車牌特寫
2）支持報警信息的“GIS定位”
在GIS地圖上顯示攝像機、車輛、車牌、過車時間
3) 支持報警信息的錄像“回放查看”
查看報警過車時間點前后各一分鐘時間的錄像
4) 支持車輛布控功能
支持對布控規則的“新增”、“刪除”、“修改”和“批量導入"
? 批量導入支持按指定規則導入EXCEL文件或按布控規則字段需求制定導入文件格式

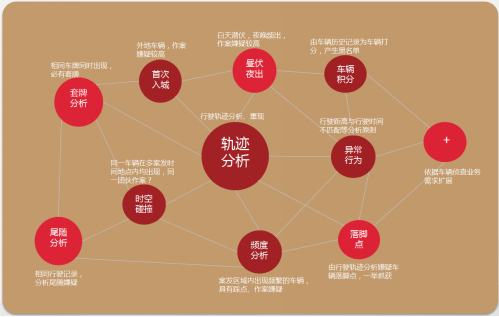

4、統計分析
1) 車流統計
① 支持輸入車流統計的查詢條件
按時間段、按路口統計、全部路口統計各路口交通流量
報表類型分為日報表、月報表、路口統計報表
統計結果支持3D統計結果圖顯示
② 支持統計結果圖以圖片的方式導出
③ 支持統計結果圖以打印的方式打印
2) 套牌分析
① 支持按時間段、間隔時間進行套牌查詢
間隔時間，是指同一個車牌在相同或不同地點出現的間隔時間
② 支持對套牌查詢結果進行對比
支持通過圖片和信息對比，認定套牌和非套牌
支持對比交管圖片進一步認定是否被套牌
3) 車輛尾隨
① 查詢條件包括：車牌號碼、路口名稱、開始時間、結束時間、跟車時間間隔；
支持輸入指定的時間段和車牌號、跟車時間間隔
支持查詢指定車牌經過路口的記錄
根據跟車間隔，查詢出車輛經過路口前后指定時間內的車輛
? 支持優先顯示多個路口都有跟隨情況的車輛信息
? 支持顯示跟隨車輛同時出現的次數，次數高的優先顯示
② 支持對指定車輛進行關聯性分析
支持在“車輛歷史信息列表”中顯示該車輛的相關過車信息
支持在“關聯性車輛信息列表”中顯示與該車相關聯的車輛的過車信息
4) 碰撞比對
① 查詢條件包括：路口名稱、開始時間、結束時間
在組織結構樹中選擇單個或多個路口，輸入開始時間、結束時間
支持添加2或3條查詢條件
支持刪除查詢條件
② 碰撞比對分析
可查詢在兩至三個查詢條件下均出現過的車輛
支持按車牌號碼過濾查詢結果
碰撞結果會顯示車輛相關過車信息及車輛出現次數，車輛按出現次數由高到低排序
5) 首次出現
① 查詢條件包括：路口名稱、出現時間范圍、高危時段、未出現時間范圍、車牌所屬地
在組織結構樹中選擇單個或多個路口
設置車輛首次出現的時間范圍
支持僅查詢高危時段
設置車輛之前從未出現過的時間長度
支持按車牌所屬地查詢
② 首次出現分析
查詢在某段時間內出現過，而在之前一段較長時間內從未出現過的車輛，即陌生車輛
列表展示車輛車牌及出現路口，且支持查看車輛詳細過車信息
6) 頻繁出現
① 查詢條件包括：路口名稱、出現時間范圍、高危時段、車牌
在組織結構樹中選擇單個或多個路口
設置時間范圍
支持僅查詢高危時段
支持按車牌查詢
② 頻繁出現分析
查詢在一段時間內頻繁出現的車輛
列表展示車輛車牌、出現路口、出現次數，且支持查看車輛詳細過車信息
7) 晝伏夜出
① 查詢條件包括：白天時間及通過次數、夜晚時間及通過次數、出現日期范圍、路口名稱
在組織結構樹中選擇單個或多個路口
設置白天時間及通過次數、夜晚時間及通過次數
設置出現日期范圍
支持按車牌查詢
② 晝伏夜出分析
查詢在一段時間內白天很少出來而夜晚頻繁活動的車輛
列表展示車輛品牌、出現路口、白天及夜晚的通過次數，且支持查看車輛詳細過車信息。
5、高危車輛
1）查詢條件包括：車輛類型、車牌、車牌顏色、車身顏色、車輛品牌、關注原因、關注時間
2）高危車輛基本操作：
添加高危車輛
修改高危車輛
刪除高危車輛
刷新高危車輛列表
3）高危車輛分析
支持對高危車輛布控
支持查詢高危車輛行車軌跡
支持對高危車輛進行車輛尾隨分析
支持對高危車輛進行套牌分析
6、配置管理
1）攝像機管理
① 組織結構圖區顯示i3SIS系統所有的攝像機（包括治安、交警）
② 支持組織結構圖的編輯
新增節點（分控、派出所）
新增路口，并填寫路口詳細信息
新增攝像機
支持從左邊的組織結構圖中拖拽攝像機到路口
每個路口最多可拖入10部攝像機（最大數量可配置）
攝像機拖入后，在組織結構圖中用圖標表示該攝像機已使用
③ 支持路口數據的管理：新增、修改、刪除
路口刪除后，路口所屬攝像機將釋放
2）服務器管理
① 支持智能分析主機的管理配置
支持右鍵菜單彈出功能選項：新增、刪除等
界面顯示字段包括：名稱、IP、端口、用戶名、密碼、服務器類型、支持路數
② 支持物理磁盤配置管理
支持右鍵菜單彈出功能選項：新增、刪除等
顯示物理磁盤基本狀態、以及是否被邏輯磁盤占用
③ 支持邏輯磁盤配置管理
邏輯磁盤新增、管理
刪除邏輯磁盤后釋放物理磁盤
④ 支持存儲空間的配置管理
3）配置管理
① 攝像機支持通過全部、未分配進行篩選、已分配的攝像機在圖標上標示出來
② 支持?jǐn)z像機的拖入添加和雙擊刪除
拖入的攝像機數量由智能分析服務器的性能配置參數決定
③ 磁盤陣列以圖形方式排列，支持通過全部、未分配來篩選、已分配的攝像機在圖標上標示
磁盤陣列支持用鼠標拖入右邊的磁盤陣列框
同一個磁盤支持拖入不同的智能分析服務器
④ 支持標示備份智能分析服務器和磁盤陣列
產品形態：
車輛智能分析系統產品由i3TIP8000車輛智能分析處理器、i3TMS8000車輛智能管理服務器、i3TIP800/Cli車輛智能分析客戶端三部分組成。主要包括產品以產品的形態如下表所示：
| 產品名稱 |
產品形態 |
|
車輛智能分析處理器 |
|
|
車輛智能分析管理服務器 |
 |
|
車輛智能分析客戶端 |
（客戶端控件，可集成在第三方系統中，也可單獨形成獨立產品） |
產品規格：
車輛智能分析處理器
類別
指標項
車輛智能分析處理器
視頻輸入支持
視頻輸入
編碼格式
支持從i3SOC平臺獲取實時視頻流，主要支持H.264、MJPEG、MPEG-4 及主流廠商私有編碼格式；
幀率
支持i3SOC支持的幀率： 5幀/秒、15幀/秒、25幀/秒等
幅面
支持i3SOC支持的幅面：QCIF、CIF、2CIF、4CIF、D1、VGA、HD
智能分析功能
智能分析
車牌識別
支持對中國大陸汽車牌照自動檢測、識別，并支持多種車牌類型：九二式民用車牌（單排藍底）、民用貨車車牌（單/雙排黃底）、警車車牌（白底）、教練車車牌（單排黃底）
車輛顏色
識別
識別白、灰、黃、粉、紅、綠、藍、棕、紫、黑十種顏色
車標識別
寶馬、奧迪、奔馳、本田、福特、標志、別克、大眾、豐田、馬自達、尼桑、現代、雪佛蘭、雪鐵龍、鈴木、雷克薩斯、起亞、榮威、三菱、依維柯、五菱、紅旗、夏利、奇瑞、比亞迪、廣汽傳祺、一汽、長城、金杯、東風、奧馳、昌河、宇通、哈飛、金龍、恒通、東南、陸風、長安、北汽、福田、江淮42個品牌
車型識別
支持的大型車（卡車、公交等）與小型車（轎車）的車型區分
分析性能
分析能力
高清6路（720P）
檢測率
車牌識別準確率≥90%（白天）；
車身顏色識別準確率≥70%（白天）；
系統功能
數據對接
支持與第三方系統數據庫的對接，查詢車輛信息、數據對比、匹配等
集群能力
支持多機集群，實現智能分析能力的擴展
應用環境
操作系統
Windows 2008 server
車輛智能分析管理服務器
類別
指標項
i3TMS8000
系統
功能
主要功能
管理和調度車輛智能分析主機、數據庫實時查詢、客戶端與智能分析主機之間的數據接收及轉發、第三方數據庫伺服管理等
產品形態
機架式服務器
車輛智能分析客戶端
|
車輛智能分析客戶端控件 |
||
|
分類 |
項目 |
客戶端控件 |
|
管理 |
攝像機管理 |
添加、刪除、修改攝像機信息 |
|
路口管理 |
||
|
服務器管理 |
智能分析服務器新增、刪除、修改 |
|
|
物理磁盤管理 |
||
|
邏輯磁盤管理 |
||
|
配置管理 |
管理攝像機、磁盤陣列 |
|
|
卡口實時 |
組織結構樹 |
按分控-派出所-路口-攝像機顯示完整組織結構樹 |
|
實時監視窗口 |
按1/4/6/9/16切換窗口布局 |
|
|
支持拖放攝像機或路口節點至窗口 |
||
|
報警窗口 |
顯示最新報警信息 |
|
|
雙擊報警信息，可跳到布控報警對應的報警條目 |
||
|
報警/實時過車可切換 |
||
|
實時過車 |
顯示當前窗口的實時過車信息 |
|
|
車輛檢索 |
檢索界面切換 |
過車檢索、報警檢索、日志查詢 |
|
過車檢索 |
過車地點檢索，高級檢索 |
|
|
過車信息列表 |
過車信息的查看 |
|
|
GIS定位 |
過車信息的GIS定位 |
|
|
軌跡跟蹤 |
檢索同一過車信息，并在GIS展現過車運動情況 |
|
|
錄像回放 |
過車錄像的回放 |
|
|
車身顏色系 |
車身顏色按色系選擇顯示 |
|
|
過車詳細信息 |
顯示過車基本信息、全景圖、車標特寫、車牌特寫 |
|
|
報警檢索 |
設置檢索條件，顯示檢索結果 |
|
|
日志檢索 |
按時間段、日志類型進行檢索 |
|
|
車輛布控 |
布控報警列表 |
報警ID、報警類型、報警時間、車牌號、車身顏色、車標、路口、攝像機名稱 |
|
布控規則管理 |
新增、刪除、修改、批量導入 |
|
|
報警處理 |
報警處理界面顯示報警詳細信息、車輛全景圖、車標特寫、車牌特寫 |
|
|
統計分析 |
車流統計 |
按時間段、按路口統計、全部路口統計 |
|
套牌分析 |
套牌車對比 |
|
|
車輛尾隨 |
根據跟車間隔，查詢出車輛經過路口前后指定時間內車輛 |
|
|
碰撞比對 |
尋找在兩或三個路口及時間條件下均出現過的車輛 |
|
|
首次出現 |
查詢在一段時間范圍內出現過，而之前較長時間內從未出現過的車輛 |
|
|
頻繁出現 |
查詢某段時間內出現較頻繁的車輛 |
|
|
晝伏夜出 |
查詢某段時間內經常夜晚出現的車輛 |
|
|
高危車輛 |
查詢條件 |
車輛類型、車牌、車牌顏色、車身顏色、車輛品牌、關注原因、關注時間 |
|
基礎操作 |
添加、修改、刪除高危車輛 |
|
|
高危車輛分析 |
支持對高危車輛布控、查詢行車軌跡、尾隨分析、套牌分析 |
|
環境指標要求：
攝像頭要求：
應采用高清攝像頭，部分?jǐn)z像頭帶紅外夜間補光；
拍攝角度為車輛正面或背面
攝像頭的架設高度在2-6m之間；
攝像頭的左右傾斜角度在-30到30度之間；
200萬像素的攝像頭實時監控2個車道，500萬像素的攝像頭實時監控3個車道；
成像情況：車牌成像寬度在80~200像素之間；
車輛運動速度：不高于180km/h；
照度：正常光線，車牌上不要出現強反光現象；
處理對象：機動車的車牌；
